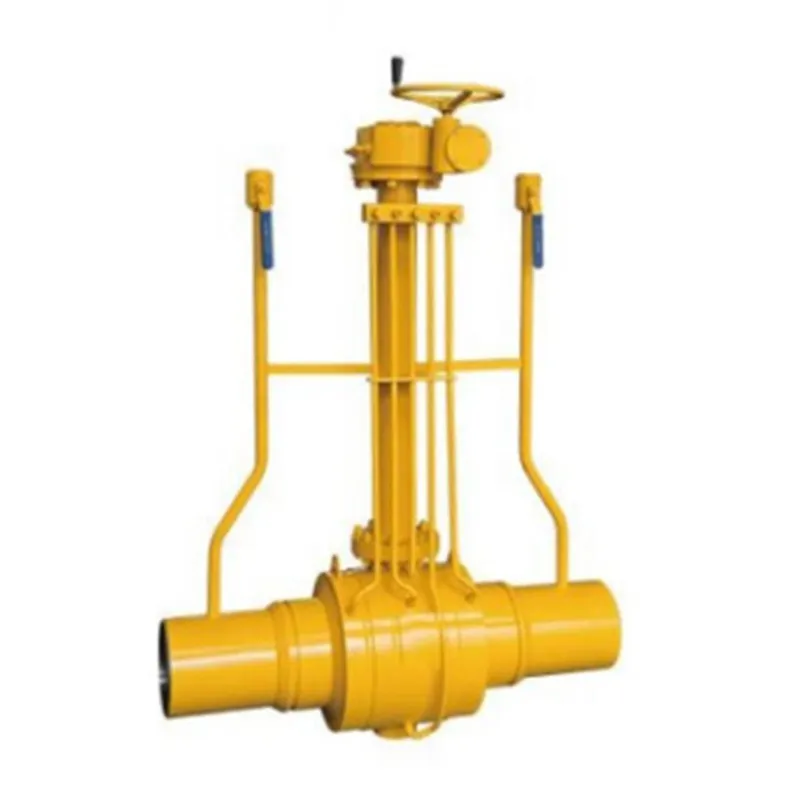

ชนิดกระจายวาล์วบอลรอยเชื่อมเต็มรูปแบบ

รุ่น: Q367F

เส้นผ่านศูนย์กลางเล็กน้อย: DN50 ~ 1200 มม., NPS2 "~ 48"

ความดันเล็กน้อย: PN1.6 ~ 4.2MPA,

Class150 ~ 250OLB

อุณหภูมิที่ใช้งานได้: -29 องศา ~ 150 องศา

โหมดไดรฟ์: ไฟฟ้า, คู่มือ, เวิร์มล้อไดรฟ์, เกียร์ขับรถ

มาตรฐานการออกแบบและการผลิต: gb / t 12237-2007

โครงสร้างความยาวมาตรฐาน: gb / t 12221-2005

มาตรฐานการเชื่อมซ็อกเก็ต: GB12224, ANSIB16.25

คะแนนความดันและอุณหภูมิ: gb/t 12224-2005

มาตรฐานทดสอบ: gb / t 13927 -2008

1, การออกแบบโครงสร้างไฟ:

ตามบรรทัดฐาน API607 / BS6755 การใช้ไฟในไซต์วาล์วซีลรองที่ทำจากวัสดุที่ไม่ใช่โลหะในการสลายตัวของวงแหวนหรือการทำลายล้างภายใต้อุณหภูมิสูงจากนั้นซีลโลหะหลักสามารถปิดบอลได้อย่างรวดเร็ว การออกแบบโครงสร้างที่นั่งการปิดผนึกขั้นตอนที่ไม่ซ้ำกันเพื่อให้แน่ใจว่าความน่าเชื่อถือของไฟที่นั่งวาล์ว

2, การออกแบบป้องกันสถิติ:

การใช้สปริงและลูกไก่จะนำไปสู่อุปกรณ์ผ่านก้านวาล์วเพื่อสร้างช่องทางไฟฟ้าสถิตระหว่างลูกบอลเพื่อให้ลูกและวงแหวนในกระบวนการของแรงเสียดทานที่เกิดจากกระแสไฟฟ้าคงที่นำไปสู่โลกผ่านร่างกายวาล์ว

3, รถพยาบาลฉุกเฉินที่ปิดสนิทและการหล่อลื่นวาล์ว

ที่นั่งวาล์วและแมวน้ำก้านที่เสียหายอาจมีการรั่วไหลผ่านจาระบีการฉีดวาล์วฉีดวาล์วเพื่อให้ได้บทบาทของซีลที่เกิดขึ้นจริง วาล์วภายใต้สภาพการทำงานปกติคุณสามารถฉีดจาระบีผ่านก้านวาล์วฉีดจาระบีและหล่อลื่นการหล่อลื่นการเปิดวาล์วและการปิดที่ยืดหยุ่นและมีน้ำหนักเบามากขึ้น

4, การออกแบบโครงสร้างที่นั่ง:

A. ทั้งที่นั่งลูกสูบเดี่ยวต้นน้ำและปลายน้ำ:

ด้วยฟังก์ชั่นการปิดกั้นสองครั้ง / การปลดปล่อยคู่สามารถตัดออกจากสื่อต้นน้ำและดาวน์สตรีมได้พร้อมกัน ด้วยฟังก์ชั่นบรรเทาแรงดันอัตโนมัติ: สื่อการเก็บรักษาช่องวาล์วเนื่องจากอุณหภูมิของการเพิ่มขึ้นของกรณีของแรงดันที่ผิดปกติที่นั่งวาล์วสามารถลดแรงดันโดยอัตโนมัติ (ปล่อยไปที่ปลายความดันต่ำ)

b.double ที่นั่งลูกสูบถูกใช้ทั้งต้นน้ำและปลายน้ำ:

ด้วยฟังก์ชั่นการปิดกั้นสองครั้งมันสามารถตัดสื่อจากต้นน้ำและปลายน้ำพร้อมกันได้สื่อในโพรงวาล์วของวาล์วไม่สามารถปล่อยออกมาโดยอัตโนมัติและจำเป็นต้องตั้งวาล์วโล่งอกบนตัววาล์วเพื่อตั้งค่าแรงดันที่ผิดปกติในห้องวาล์ว

C.upstream พร้อมที่นั่งวาล์วลูกสูบเดี่ยว, ดาวน์สตรีมพร้อมที่นั่งวาล์วแบบคู่ลูกสูบ:

ด้วยฟังก์ชั่นการปิดกั้นสองครั้งซึ่งสามารถตัดสื่อจากต้นน้ำและปลายน้ำพร้อมกันได้ด้วยฟังก์ชั่นการบรรเทาแรงดันอัตโนมัติ: วาล์วสื่อกลางนิ่งเนื่องจากอุณหภูมิเพิ่มขึ้นในกรณีที่มีความดันผิดปกติ
