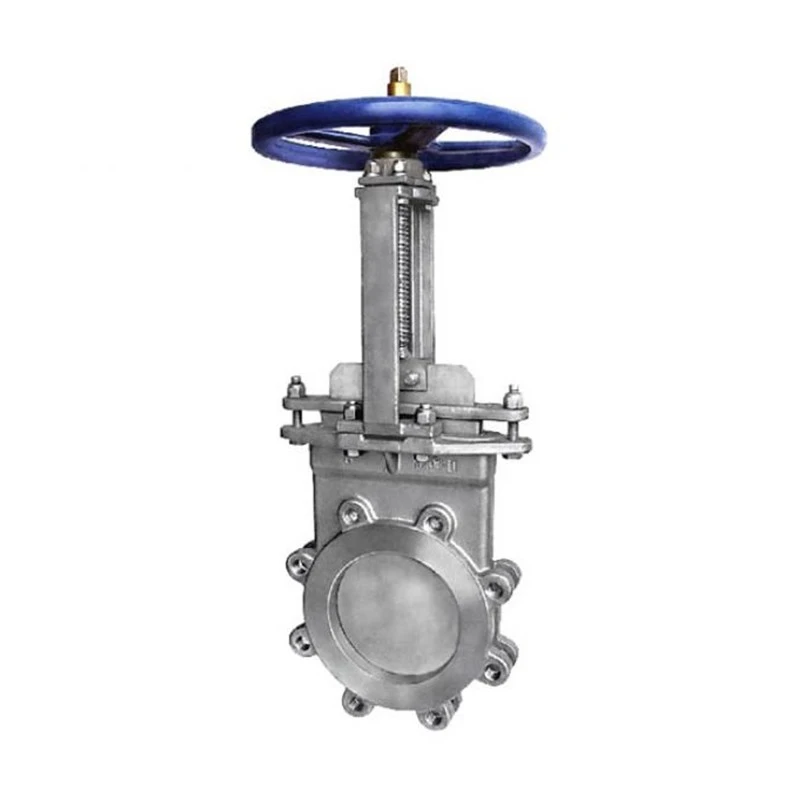

วาล์วประตูมีดที่ยืดหยุ่น

วาล์วเกตมีดที่ยืดหยุ่นในสแตนเลสที่มีอยู่ในขนาด 2 "ถึง 24" ในชิ้นส่วนที่เป็นของแข็งชิ้นเดียวที่มีสแตนเลสสตีลทนต่อการกัดกร่อน ที่นั่งที่ยืดหยุ่นได้ง่ายและปิดในเชิงบวกทั้งสองทิศทาง การไหลที่ราบรื่นพอร์ตเต็มรูปแบบและการออกแบบปิดอย่างแน่นหนา การกำหนดค่าตามมาตรฐาน TAPPI และ MSS, หน้าแปลนตรงกับ ANSI B16. 5 - 150 LBS มาตรฐาน.

วาล์วเกตมีดที่ยืดหยุ่นเป็นวาล์วเกตเวเฟอร์เวเฟอร์แบบทิศทางเดียวที่ใช้กับไปป์ไลน์อุตสาหกรรมสำหรับการดำเนินการเปิดปิด

โครงสร้างของร่างกายและที่นั่งช่วยลดการอุดตันของการไหลสำหรับการไหลด้วยอนุภาคละเอียด นอกจากนี้ขอบมีด beveled ช่วยให้ประตูตัดผ่านสื่อหนาได้อย่างง่ายดาย ตามสถานการณ์การทำงานที่แตกต่างกัน: วาล์วมีดก้านที่ไม่เพิ่มขึ้น, วาล์วประตูมีดเวเฟอร์, วาล์วประตูมีดวาล์ว, วาล์วเกียร์นิวเมติก, วาล์วประตูมีดไฟฟ้า, วาล์วมีดแบบแมนนวลและวาล์วเกียร์เกียร์

ช่วงขนาด: DN50 ~ 600MMNPS 2 "-24" (ขนาดใหญ่ตามคำขอ)

แรงกดดันการทำงานสูงสุด:

DN50 ~ DN250: 10BAR

NPS2 ~ NPS10: 150PSI

DN300 ~ DN450: 7BAR

NPS12 ~ NPS18: 90PSI

DN500 ~ DN600: 4BAR

NPS20 ~ NPS24: 60PSI

อุณหภูมิ ช่วง: -29 ... +800 องศา

ปิดผนึกความหนาแน่น: ตาม MSS sp -81

วัสดุร่างกาย: เหล็กกล้าคาร์บอน, สแตนเลส, แอลลอรี่พิเศษ

วัสดุประตู: ชุบโครเมี่ยมสแตนเลสสตีล

วัสดุที่นั่ง: สแตนเลส+STL

EPDM (120 องศา) /VITON (200 องศา) /PTFE (200 องศา) /NBR (90 องศา)

ตัวต่อตัว: mss sp -81

มาตรฐานหน้าแปลน: GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN 1092-1

การใช้งาน: เยื่อกระดาษและกระดาษ, การบำบัดน้ำ, เครื่องดื่มและอาหาร, สารเคมีชั้นดี, ดาวเคราะห์ไฟฟ้า, อุตสาหกรรมเหล็ก ฯลฯ

1.body:

A) ร่างกายอินทิกรัลที่มีโครงสร้างเจาะแบบเต็มช่วยให้มั่นใจได้ว่าการไหลที่ราบรื่นการประกอบที่ง่ายและความเป็นไปได้ของการรั่วไหลของเปลือกหอยที่เล็กลง

b) คำแนะนำการออกแบบกรงเล็บที่ก้นพอร์ตสำหรับการติดตั้งประตูแทนที่จะเป็นร่องจะกำจัดการอุดตันที่อาจเกิดขึ้นเมื่อปิดวาล์ว

2.gate:

A) ขอบมีด beveled ให้ความเครียดในการตัดที่แข็งแกร่งและการปิดผนึกแน่น

B) จุดยืดหยุ่นของ PTFE GUIDER เหนือพอร์ตป้องกันการสัมผัสโลหะโลหะระหว่างประตูและร่างกาย

c) ความหนาของประตูสามารถเพิ่มขึ้นเพื่อให้ได้แรงดันที่สูงขึ้น

3.SEAT:

a) ที่นั่งเข้าด้านข้างสามารถเปลี่ยนได้ลดค่าใช้จ่ายในการบำรุงรักษา

b) ที่นั่งที่โหลดไว้ล่วงหน้าสามารถปรับได้เพื่อให้ได้ระดับการปิดผนึกที่แตกต่างกันและชดเชยการสึกหรอของที่นั่งปกติ

4. อื่น ๆ :

a) แบริ่งแรงขับสองเท่าลดแรงบิดที่จำเป็นสำหรับการทำงาน
